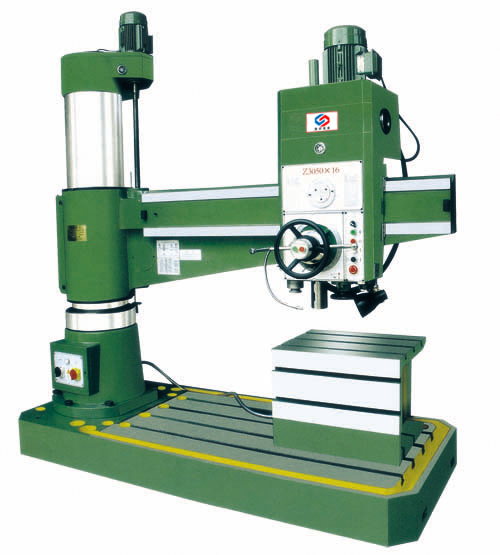

Z3050液壓搖臂鑽床是一種用途廣泛的萬能性機床，是技術院校教學大綱上指定的一款型号。主要用於對大、中、小型零件進行鑽孔、擴孔、锪孔、鉸孔、锪平面和攻螺紋等工作。是一款通用化非常高，工藝成熟的常規鑽床，爲我公司的主打精品機床深受廣大客戶的歡迎。
1、主要關鍵件選用高強度鑄鐵和特供鋼材。
2、經專業化設備連續加工，確保基礎部件精良。
3、採用液壓預選變速機構，可節省輔助時間。
4、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，操縱更爲輕便快捷。
5、主軸箱、搖臂、内外柱採用液壓驅動的菱形塊夾緊機構
，夾緊可靠。
6、16級主軸轉速與進給可選配出經濟高效的切削。
7、搖臂導軌，外柱圓表面，主軸、主軸套筒及内外柱回轉滾道等處均進行瞭淬火處理，可長期保持機床精度的穩定性，延長瞭使用壽命。
8、有完善的安全保護裝置和外柱防護。
9、在結構設計方面和在制造過程中，還採取瞭一系列有效措施，使得機床的精度持久性和整機的使用壽命均爲加大延長。
10、新工藝塗裝和不斷改進的外觀展示時代風範。

主要技術參數	Z3050×20/1
鑽孔最大直徑mm	50
主軸端面至工作台距離mm	320-1220
主軸中心距立柱母線距離mm	350-2000
主軸行程mm	315
主軸錐孔(莫氏)	5
主軸轉速範圍r.p.m	25-2000
主軸轉速級數	16
主軸進給量範圍r.p.m	0.04-3.2
主軸進給量級數	16
搖臂回轉角度	±180°
主電機功率kw	4
升降電機功率kw	1.5
機床重量kg	4000
外形尺寸mm	2830×1100×2840

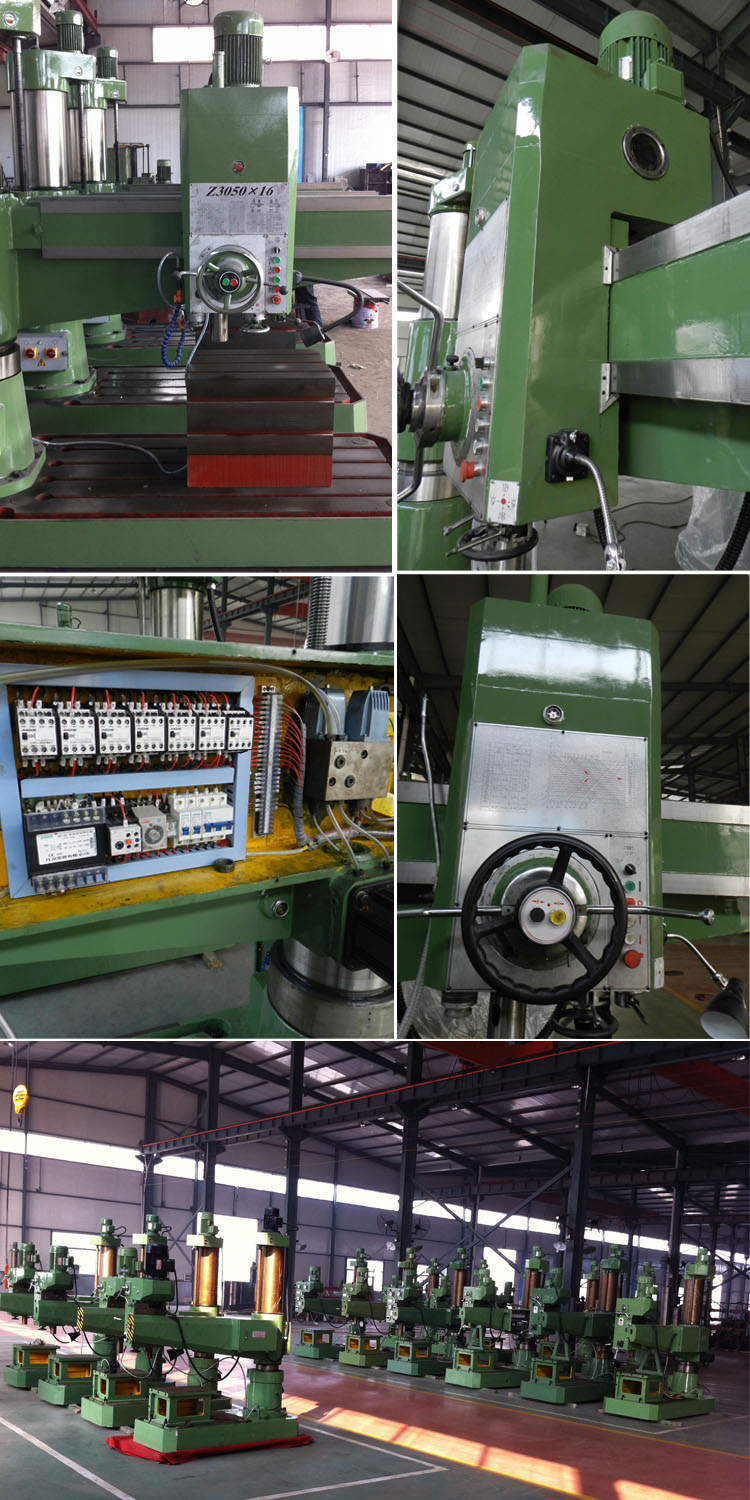

1.齒輪箱自動供油系統：搖臂鑽的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑
2.立柱安全鎖緊，傳統一般都是立柱鎖緊 不帶安全裝置，裝此設置要多2個交流接觸器。
3.主軸有行程開關保護系統
，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。
4.超音頻淬火齒輪：耐磨、硬度高.
5.絲杠採用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨後光潔度高，使用壽命超過普通絲杠2倍。
6.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證産品出廠的絕對合格。
