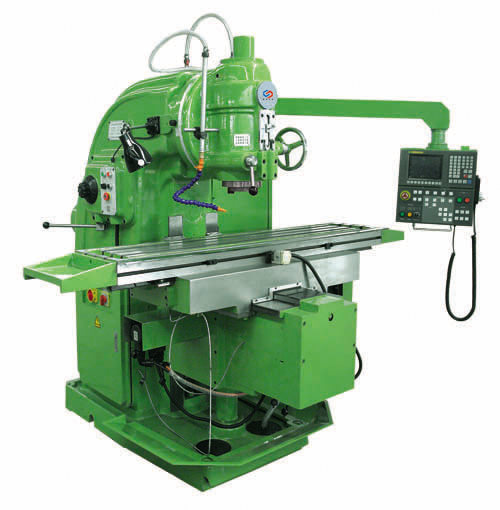

XK5032立式數控銑床

XK5032數控銑床俗稱數控XK5032立式升降台銑床，它是由X5032立式銑床加數控系統而來。根據用戶需要，配置瞭先進的數控系統（OSP-U10M、SIEMENS802D、FANUC 0i、華中Ⅰ号等）實現三座标三聯動，並可根據用戶要求提供第四坐标（配置煙台産TK13250數控轉台），完成直線、斜線、曲線輪廓等銑削加工。
1、主傳動系統爲7.5Kw的交流電動機通過彈性連軸器驅動主傳動箱，主傳動箱内有三組滑移齒輪,液壓預選變速機構推動各滑移齒輪,組成18種轉速,再傳到銑頭上的主軸，主傳動箱内有電磁制動器,主軸制動迅速平穩。
2、XK5032數控銑床採用側挂式電櫃和吊挂式操縱站，機電一體，整體裝運，安裝方便，集中操縱但能又多位置操作。
3、銑頭上的立式主軸，有符合國際标準的(ISO)No.50錐孔，可安裝标準的銑刀或銑夾頭。XK5032數控銑床主軸的軸向位置可調整，連同套筒一起作軸向伸出。主軸也可以連同銑頭主體一起，在左右各45°範圍内調整成傾斜位置。
4、進給系統 X、Y、Z三個座标的進給，都是由交流伺服電機驅動的。電機通過同步齒形帶驅動滾珠絲杠，從而使部件沿導軌移動。伺服電機及其相應的速度控制單元和用於位置檢測的脈沖編碼器等均受控於數控系統；以完成各種進給運動。同步齒形帶可張緊以減少傳動間隙，噪聲亦可降低。XK5032數控銑床垂向電機是帶制動器的，當斷電時，垂向刹緊，以防止升降台因自重而下滑。
5、XK5032數控銑床刀柄採用标準XT50形式，可與我公司生産的萬能銑床刀柄通用。節省刀柄採購費用。
6、半自動的裝卸刀機構,安裝在銑頭的上方，通過兩個按鈕分别控制裝刀和卸刀，方便而安全，即使主軸向外伸出，也不會影響刀具裝卸。
7、自動潤滑站配以遞進式分油器，對機床導軌副、滾珠絲杠副及齒輪副等進行自動的定時定量潤滑，每次加油量和兩次間的時間間隔都是可調的，力求保證每個潤滑點的合理油量。

主要技術參數	XK5032
工作台面積mm	1370×360
X、Y、Z軸行程mm	900/330/320
X、Y、Z軸快移速度m/min	8/8/6
工作台T型槽mm	3-18/80
主軸轉速r.p.m	30-1500(18級)
主軸孔錐度	ISO 50(7:24)
主軸中心距立柱 垂直導軌距離mm	340
主軸端面至工作台面距離mm	55-315
主軸軸向移動距離mm	85
立銑頭最大回轉角度	±45°
主電機功率kw	7.5
X、Y、Z進給電機功率kw	2/2/4.3
切削進給速度mm/min	1-4000
定位精度mm	0.03
重複定位精度mm	0.015
機床重量kg	3300
機床外形尺寸mm	2360×1978×2380
